ATI CROSS FIRE x1800動作確認済モデル

瞬間最大

700W

ATXバージョン2.2仕様

販売中のCPU

すべてに対応

(2006年2月時）

冷却主義

Dual FAN

Dual Core

CPU対応

安定した高出力電源を求める方へ

クラス最高レベル脅威の高効率78%パフォーマンスを発揮

瞬間最大出力720Wパワーを最大60秒出力

ATX12V2系統。コンバインとスピリットを手動で切り替えられるスイッチを搭載

電源出力をより一層に安定させるアクティブPFCを搭載。

より一層の安定した流れの電力をパソコン・各種パーツに供給します。

12cm中回転域の12cmスリーブFANを採用し静音を実現。また内部PCボードには耐熱性に優れているFR4基盤を使用し、耐熱・寿命を強化。

この2つの組合せによって 『静音』 『冷却』 『高出力』 を実現。

これによりMTBF値は脅威の14万時間というデータをたたき出しています。

8つのEZコネクタ。付属のケーブルは9つ。

これは当社がEZコネクタを採用する中で、お客様のパソコン仕様にあわせたケーブルチョイスが出来る先代からのキープコンセプト

SLI / Cross Fireに対応し、ゲーム用マシーンにも大きな力を発揮します。

もちろんVGAに接続する電源ケーブルは電気ノイズを軽減するREMI COREテクノロジー採用のケーブルを標準で付属。

地球環境に有害とされEU諸国で実施される6種類の材料を使わないRoHS指令に対応した製品でご安心してご使用頂けます。

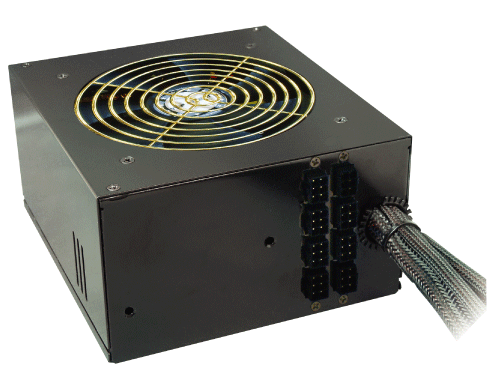

メッシュスリーブでケーブルの保護やエアーフローの効率を向上させる。

今回のモデルより適用した『柔軟仕様』により、纏まったケーブルを自由自在！

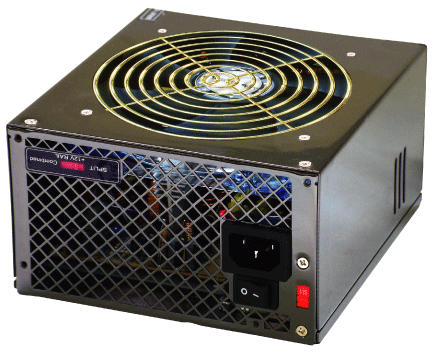

Fabulous2.2

【 ファブレス2.2 】

620W【定格最大出力】

700W【瞬間最大出力】

本体ファン

12cm中回転域スリーブFAN1基

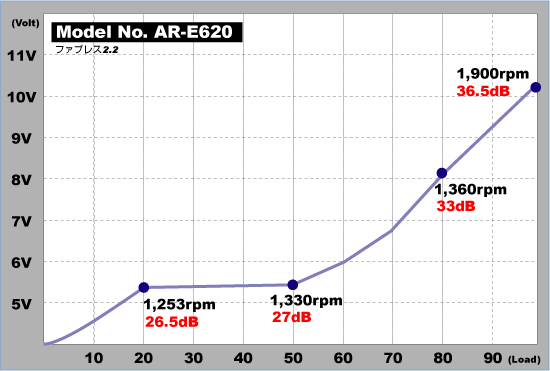

FAN回転数自動可変方式

（出力/温度により自動的にFANが回転数を可変する方式）

20+4ピンスライド式ケーブル

(20ピンのメインコネクタ、24ピンのメインコネクタ両対応)

デバイスケーブルの取外し自由自在のEZプラグ仕様

コネクタ総数

(EZプラグ仕様）

PCI Express 6ピンコネクタ×2 (VGA専用)

(REMIテクノロジー採用ケーブル)

4pinペリフェラルコネクタ(VGA用)×2

(REMIテクノロジー採用ケーブル)

コネクタ詳細（総数）

付属のEZケーブル詳細

＜コネクタはすべて金メッキ仕様で伝導率向上＞

＜ケーブルはすべてツイスト加工でノイズを軽減＞

4ピンペリフェラルコネクタ(VGA用）×2

REMIテクノロジー採用ケーブル

(6ピンREMIコアVGA用コネクタ×1)×2本

REMIテクノロジー採用ケーブル

5.5A(slot) + 5.2A (card) for Master Card. 5.5A(slot) + below than 2.5A(card) for Slave card.

但し、12V1レールはVGAカード及びその他の接続機器が共通で使用する場所となります。

もう1系統の12VはCPU用の為。

1800XT Cross Fireのピークは18A。

接続したハードディスクのピーク消費電力は13W、2.8A.

接続したDVD-RWドライブのピーク消費電力は20W, 2A.

（すべてが同時にピークAに達する事はないと考えられます）

実際に使用したW数は300W程ですが、今回最も重要なポイントになるのが12Vラインの出力となります。

（ATX　Ver2.xの仕様の場合12Vの1つの系統の最大は20Aまでが規定範囲である為、1系統20A以上を出力する事は不可とされています）

当社では上記条件を元にCross Fireの動作をご案内していますが、これ以上12Vラインを必要とする機器を接続した場合、発火する可能性が高いと考えられますので消費電力の容量が超えないように十分注意しご使用下さい。

ここに記載の内容は2006年3月時の情報となり、以降新しい仕様等が発表された場合、更新が遅れる場合がございます。
