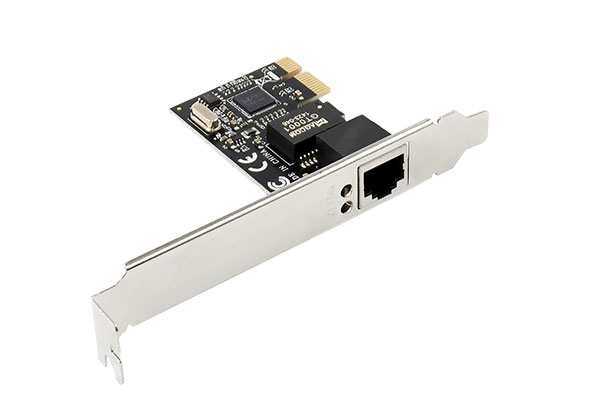

本製品は、パソコンのマザーボードのPCI Expressスロットに接続することで、ギガビット転送のLANポートを増設することができます。
本製品には通常サイズのブラケット以外に、ロープロファイル(ハーフハイト)のブラケットを付属しており、交換すること省スペースパソコンやスリムパソコンでも増設が可能です。
本製品はRealtek RTL8111系コントローラーを搭載しております。マザーボードに多くオンボードとして採用されているRealtek社製コントローラーを搭載することで、安心と安定を実現しながら、優れたコストパフォーマンスの提供を可能にします。
本製品は、汎用性が高いPCI Express×1形状であり、マザーボードに豊富に搭載されているPCI Expressファミリーに接続が可能です。PCI Express×1~×16に対応です。
本製品は、様々なスタンダードとなっているネットワーク機能に対応しております。Auto MDIに対応しており、LANケーブル(ストレート/クロス)の自動判別を行う機能に対応しております。IPv6に対応しており、128bitのIPアドレスに対応が可能です。その他対応機能は商品仕様をご確認ください。
商品型番 |
SD-PEGLAN-B |
JAN |
4580722550114 |
インターフェイス |
Gigabit LAN IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3ab 1000BASE-T IEEE802.3x 全二重時フローコントロール 半二重対応 |
コネクタ |
RJ-45型8極コネクター |
接続形状 |
PCI Express ×1(1レーン) |
電源電圧 |
3.3v±5% (接続のPCI Expressスロットより給電) |
消費電流 |
最大1A |
パワーマネージメント |
対応(ACPI) |
搭載コントローラー |
Realtek RTL8111x |
転送速度 |
10/100/1000Mbps (オートネゴシエーション) |
転送符号化方式 |
マンチェスターコーディング(10BASE-T) 4B/5B+MLT-3(100BASE-TX) 8B1Q4+PAM5(1000BASE-T) |
アクセス方式 |
CSMD/CD |
WAKE ON LAN |
対応(サポート外) |
ジャンボフレーム |
対応(選択設定:無効/9KB /8KB /7KB /6KB /5KB /4KB /3KB /2KB ) |
AUTO-MDIX |
対応 |
Full-Duplex |
対応 |
IP Ver.6 |
対応 |
対応LANケーブル |
【10BASE-T】カテゴリ3UTPケーブル以上 【100BASE-TX】カテゴリ5UTPケーブル以上 【1000BASE-T】エンハンスドカテゴリ5UTPケーブル以上 |
ボードサイズ |
約40×66mm(ブラケットを含まず)/約29g |
対応O |
Windows11/10/8.1/8/7(各32/64bitOS対応) |
付属品 |
ロープロファイルブラケット/説明書兼保証書 |
ダウンロード |
|
■パソコンの内部に部品を取り付ける場合は、パソコンの電源及び周辺機器の電源をOFFにしてから取付作業を行ってください。
■パソコンご使用直後はパソコン内部に触れないで下さい。内部に高温になる部分があり、冷めるまでお待ちください。
■液体異物が入らないように注意してください。また、本製品を高温、多湿、火気周辺、結露が発生する場所、強い磁気が発生する場所、平ではない場所、その他常識では考えられないような場所で使用しないでください。
■本製品を取り付ける場合は、本書とそれら取り付けるパソコン及び周辺機器の取扱説明書を併せてご確認ください。
■異音、異臭がする場合は直ちに使用を止め、当社までお問い合わせください。
■本製品は精密機器です。本製品の落下、強い衝撃、静電気を与えないように作業してください。
■本製品に触れる前に身体の静電気を取り除いて下さい。静電気が発生しにくい衣類を身に着けて作業を行ってください。
■本製品を接続する前に必ずパソコンデータのバックアップを行ってください。本製品の故障又は使用上生じた他機器の破損、損害及びデータ損失につきましては一切の責任を負いません。
■特定の機器でのみ発生する不具合につきましては保証対象外となります。
■本製品を破棄する場合は、各地方自治体の条例に従って廃棄してください。
